FCJL-1型供热热计量综合实训装置

产品详情

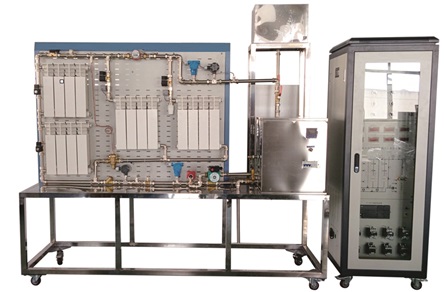

FCJL-1型供热热计量综合实训装置
一、产品概述
集中供暖系统按户计量热量、按热量计费是建筑供暖发展的趋势,也是节能环保的一项基本措施。“供热热计量综合实训装置”包含了双管水平并联式上供下回和加跨跃管单管顺流式二种不同的用户布置方式,分别采用热量计量表和热量分配表计量。系统配备电热水锅炉、供热管道和散热片,并设有膨胀水箱、循环水泵、自力式压差控制阀、恒温控制阀、自动排气阀、热量表和电子式热量分配表等设备。本装置适用于各院校空调工程专业、供热通风和建筑专业等相关课程的教学实训。

二、技术性能
1.输入电源:三相五线~380V±10% 50Hz
2.工作环境:温度-10℃~+40℃;相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<10kVA
4.有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,安全符合相关国家标准
三、系统配置
1.实训台
实训台采用不锈钢结构,面板包括电源控制和系统流程图部分。
2.双管水平并联式系统
主要由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表等组成,采用热量表直接测量用户散热设备的热量
3.加跨跃管单管顺流式系统
主要由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、电子式热量分配表等组成,采用电子式热量分配表间接测定用户散热设备的热量
4.供热辅助设备
主要由自力式压差控制阀、恒温控制阀和自动排气阀等设备组成
四、实训项目
1.了解供暖热计量系统的结构与不同管路形式
2.用热量表直接测定用户散热设备的热量
3.用电子式热量分配表间接测定用户散热设备的热量
4.热力工况调节
