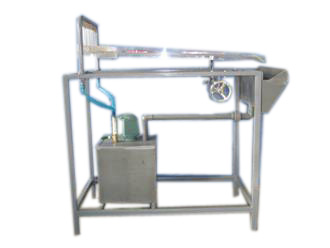

FCDR-08 液体流线仪（油槽流线仪）
一、功能：
1、观察液体绕经不同固体壁面的变化。
2、研究液流在模型试件出口和入口的流线变化。
3、用带有泡沫的变压器油加在油槽串经过导叶栅后形成许多平行的流线，以观察其绕经不同固体壁面的变化。
二、主要配置：
供油箱、油泵、油盘、试件、导叶、供油管、回油管、油盘调整螺栓、实验台框架等。
三、技术参数：
1、供油箱：容积约25L，不锈钢材质。
2、油泵：采用低噪声潜入式小型油泵，功率：120W，220V。
3、油盘：尺寸：350×80mm，整体透明优质有机玻璃材质，便于观察实验想象。
4、试件：机翼、圆柱体、突扩、突缩（反放突扩、突缩）。
5、油盘调整螺栓：不锈钢材质，便于调节油盘坡度及总体平衡。
6、实验台框架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
7、外形尺寸：1000×500×1200㎜。（带滑轮及禁锢脚）
