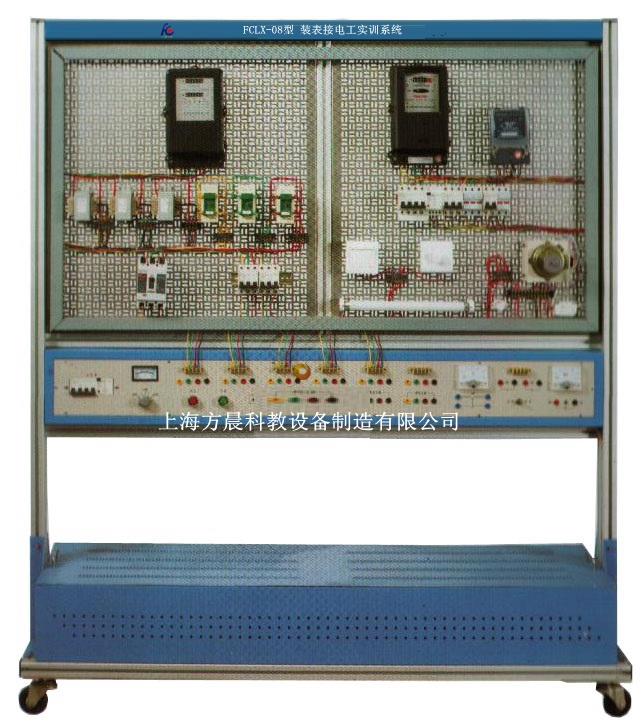

FCLX-08型装表接电工实训系统
一、概 述
随着我国电力事业的发展,科技水平的提高,电能计量装置发展迅速、种类繁多,而装表接电作为电力工程中较为重要环节,有着十分重要的意义。本实训系统根据装表接电工工种要求,提供了丰富的资源,学生可以在实训系统上完成高压计量接线和低压计量接线,并可实现带电检查,更重要的是,本系统可以全方位的培训学生在不同的供电方式下、不同的用电方式下,正确的选择电能表并装表接电。
本装置采用准实物化设计,学生通过安装接线及调试过程来熟悉调试装表接电的方法和步骤。
本实训装置能以直观的教学形式对学生进行专业技能的实训,具有装表接线方便、布线简单、实践教学系统性强、性价比高、维护方便等优点。
本装置适用于工厂供配电,电气技术等专业的相关课程的实训考核,也可用于电力行业从事计量、装表、抄表工作的人员培训。
二、特 点
1.布线自主灵活:装置采用实训设备经典形式网孔板结构,学生可以自主、灵活的安排元件器的布局,进行布线设计;
2.资源丰富:装置配备了电源、表计、开关、感性负荷、阻性负荷,方便学生对元件进行检测、接线;
3.保护完善:装置带有过流保护、漏电保护、过压保护。
三、技术性能
1. 外形尺寸:1600mm×750mm×1690mm
2.输入电源:三相四线~380V±10% 50Hz
3.工作环境:温度-10℃~+50℃
4.装置容量:<5kVA
四、装置配置
(一)屏体
屏体由网孔板、铝质型材构建;桌面为防火、防水、耐磨高密度板;屏下方设有左右两个抽屉(带锁)。装置整体结构坚固、造形美观大方。
(二)实训元件
1.电流互感器
2.电压互感器
3.塑壳断路器
4.微型断器器
5.各式电能表
五、实训项目
1.电流互感器的极性检查
2.电压互感器的极性检查
3.三相四线有功电能表接线
4.三相无功电能计量接线
5.单相电能表接线
6.电能表联合接线
7.单相普通电子式电能表接线
8.电子式多功能电能表接线
9.不同要求下的高压电能计量装置配置、安装、接线
10.不同要求下的低压电能计量装置配置、安装、接线
11.低压电能表和互感器特殊接线
12.电能计量装置接线后的停电检查
13.电能计量装置接线后的带电检查
14.远程抄表系统的安装与调试
订购指南
“装表接电工实训系统”能为用户展示美观大方的外形,实用的结构和工艺,产品质量稳定可靠。此外,还可为用户提供培训、维修等服务。
本装置实验功能完备,通用性强,能完成、安装接线及调试过程来熟悉调试装表接电的方法多门课程的实验,具体学校可根据自己的需要进行配置。用户如有特殊要求,本企业可另行提供特殊要求的部件。
由于本装置的用途广泛,实验功能完备,投资效益明显,因而是全日制高等院校、电大、职大、中专、职业技术学校等电力、电气类专业理想的实验设备。
本产品在供货时附有使用说明、实验指导书等技术资料,并配有实验连接线导线和备件。欢迎与本企业洽谈业务!
